被覆剥き
ここで、外装と被覆を全部剥がしてしまいます。
外装を剥く長さは、接続に対して必要と「複線図と寸法」言った長さの２パターン。
10ｃｍ ジョイントボックスでの結線、埋込のコンセント部分での結線
５cm ランプレセプタクルやシーリングローゼットの接続
すでに部材を並べてあるので、部位に適切な被覆剥きの長さを確認しながら行うことが出来ます。
被覆剥きの長さは次の通りです。
|
器具 |
剥ぎ取り長さ | 残る被膜 |
| ランプレセプタクル | 2.5ｃｍ | 2.5ｃｍ |
| 埋込器具（連結取付枠） | 7.5ｃｍ | |
| 露出コンセント 引っ掛けシーリング |
4ｃｍ | 1.0ｃｍ |
剥ぎ取りの長さは２種類しかありません。確実に覚えるなり、ケーブルストリッパに印と記号を書いておくなりしてください。
実はケーブルストリッパーを推奨するのには、こういう理由もあるのです。
ケーブルストリッパーには記入しておけるスペースがあるので、そういった裏技が可能です。ちなみにｃｍを刻んでおいたり、数字や記号を書いておいたりしても、失格とはなりませんし注意を受けることはありません。
つまり、コンベックスや定規に記号を書いておいても大丈夫なので、そういった点は工夫をしてください。
馬鹿正直に記憶する必要は全くありません！
外装剥き手順
① 計測。
指で押さえたらそのまま剥ぎ取りを行います。

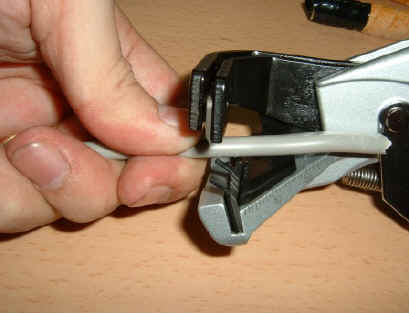

② ケーブルストリッパーに
そのままあてがう。
③ グリップを握り、挟み込む。
※ 正面から見たところです。
３心まで剥ぎ取るストリッパーでは２心の時には、奥の方へ寄せて剥ぎ取ります。
④ グリップを最後まで握る。
グリップを握るときは素早く瞬間的に力を加えます。ゆっくりと握ると外装が剥ききれなかったりします。
あとはケーブルストリッパーから外して手で引き抜けます。
慣れると、グリップを少しゆるめた状態で引き抜くことが出来ます。
ただし、初心者は遠慮した方がよいでしょう。
被覆に傷が付く場合があります。
被覆剥き手順
① ケーブルストリッパーに
そのままあてがう。
写真でも分かるとおり、ケーブルストリッパーには3cmまではスケールが付いています。2.5cmはそれで正確にカットできます。
波形の刃にきちんと形を合わせてあげないと、銅線に傷が付いたり切れたりしますので注意してください。
② グリップを最後まで握る。
綺麗な銅線が出てきました。
ここでも慣れないうちはケーブルストリッパーから外して、手で被覆を引き抜きましょう。
※ このような感じで全ての外装と被覆を剥ぎ取ってゆきます。
必ず全部剥ぎ取るようにしましょう。工具を持ち替えたりするのは非常に時間を取られますので、
まとめて作業するのがベストです。
アマゾンさんで購入するときは、送料に注意してください。アマゾンさんが発送するものは基本的に送料無料ですが、出店店舗さんの発送の場合には送料が発生する場合があります。
この記事を書いているのは2014年9月1日なのですが、圧倒的にAmazonが安いです。
1000円以上違います。しかも送料が無料だし･･･。
日本国内でも安心して安値で購入できるのは、Amazonだと思いますが、商品によっては楽天やYahoo!の方が安い場合もあり、安価を求めている人にとっては調べるのが面倒ですね。
アドバイス
二度アドバイスします。【必ずここで全てのケーブルと電線の被覆を剥いてしまいましょう】
これが手順として出来ないと大幅にタイムロスします。時間内に技能試験問題を完成させたいのであれば従っていただくのが賢明かと存じます。
なお、実際の施工ではケーブル類を施設して電気器具の設置毎に被覆を剥いて器具を取り付けてゆきます。
人数がいれば分担作業でケーブルを剥く人、器具を取り付ける人と作業を別に行います。ただし、ちゃんとした工事会社なら剥いた分は取付作業を行います。錆びますから。また、剥ぎっぱなしで放置すると引っかけてケガをする可能性もあります。
